Pompalar

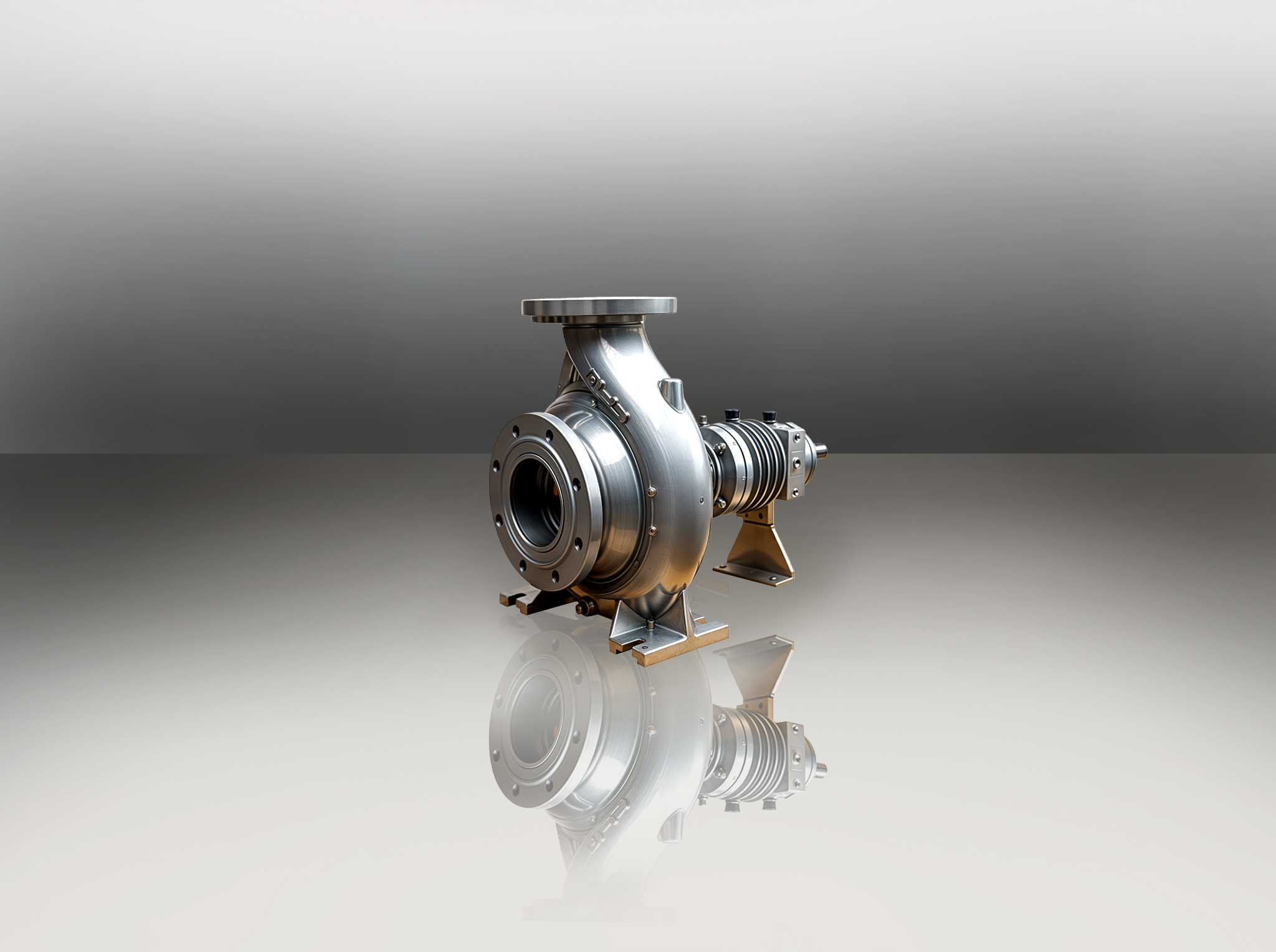

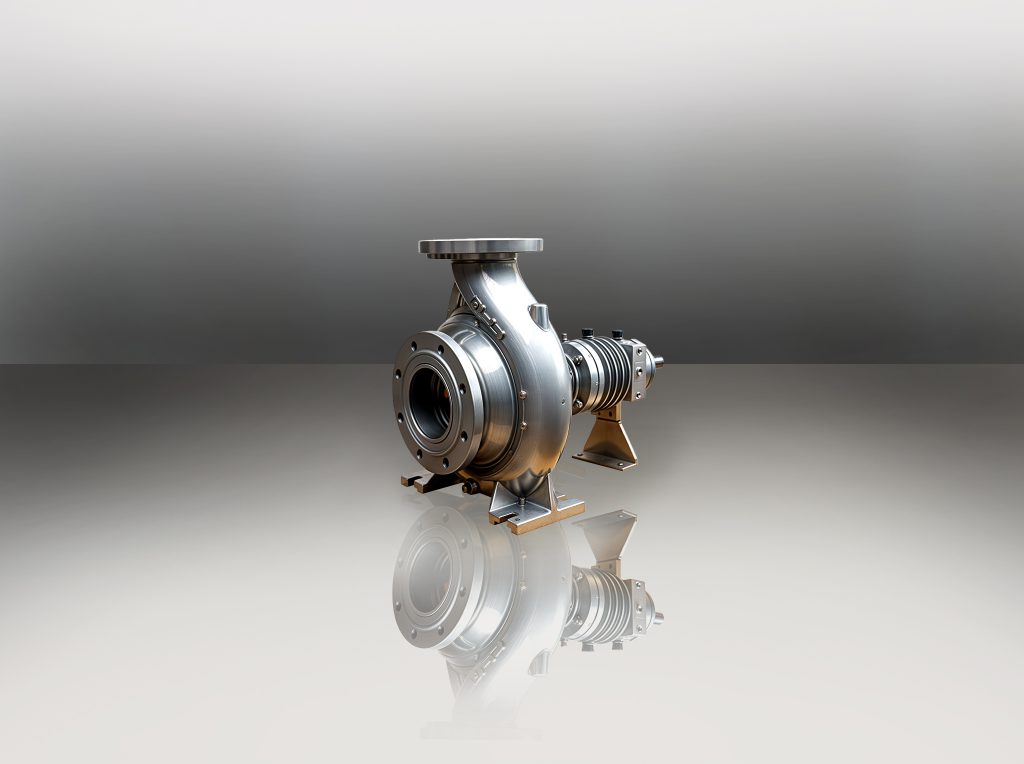

SKY Kızgın Yağ Pompaları

BASILABİLEN SIVILAR

İçinde aşındırıcı parçalar bulunmayan ısı transfer yağları ve düşük viskoziteli endüstriyel yağlar.

TASARIM ÖZELLİKLERİ

Yatay milli, salyangozlu, tek kademeli, uçtan emişli, hava soğutmalı, kapalı çarklı santrifüj pompalar.
Emme ve basma flanşları TS EN 1092-2 / PN 16’ya uygundur (paslanmaz çelik gövde malzemeli pompalarda flanşlar TS EN 1092-1 / PN 16’ya uygundur).
Arkadan sökülebilir tasarım sayesinde, salyangozu boru tesisatından ayırmadan yatak grubu, salmastra yatağı, pompa mili ve çarkı sökülebilir. (İsteğe bağlı olarak ara burçlu kaplin uygulaması ile elektrik motorunu motor taşıyıcıdan ayırmadan da pompanın rotor grubu dışarı alınabilir).
Bütün çarklar ISO 1940 sınıf 6.3’e uygun dinamik veya statik olarak dengelenmektedir.

TEKNİK BİLGİLER

Soğutma: Hava ile
Basma Flanşı: DN 32…DN 125 mm
Debi: 350 m³/h’ye kadar
Basma Yüksekliği: 105 m’ye kadar
Çalışma Sıcaklığı: +320 °C’ye kadar
Gövde Basıncı: 10 bar (16 bar)
Hız: 2900 d/dak’ya kadar

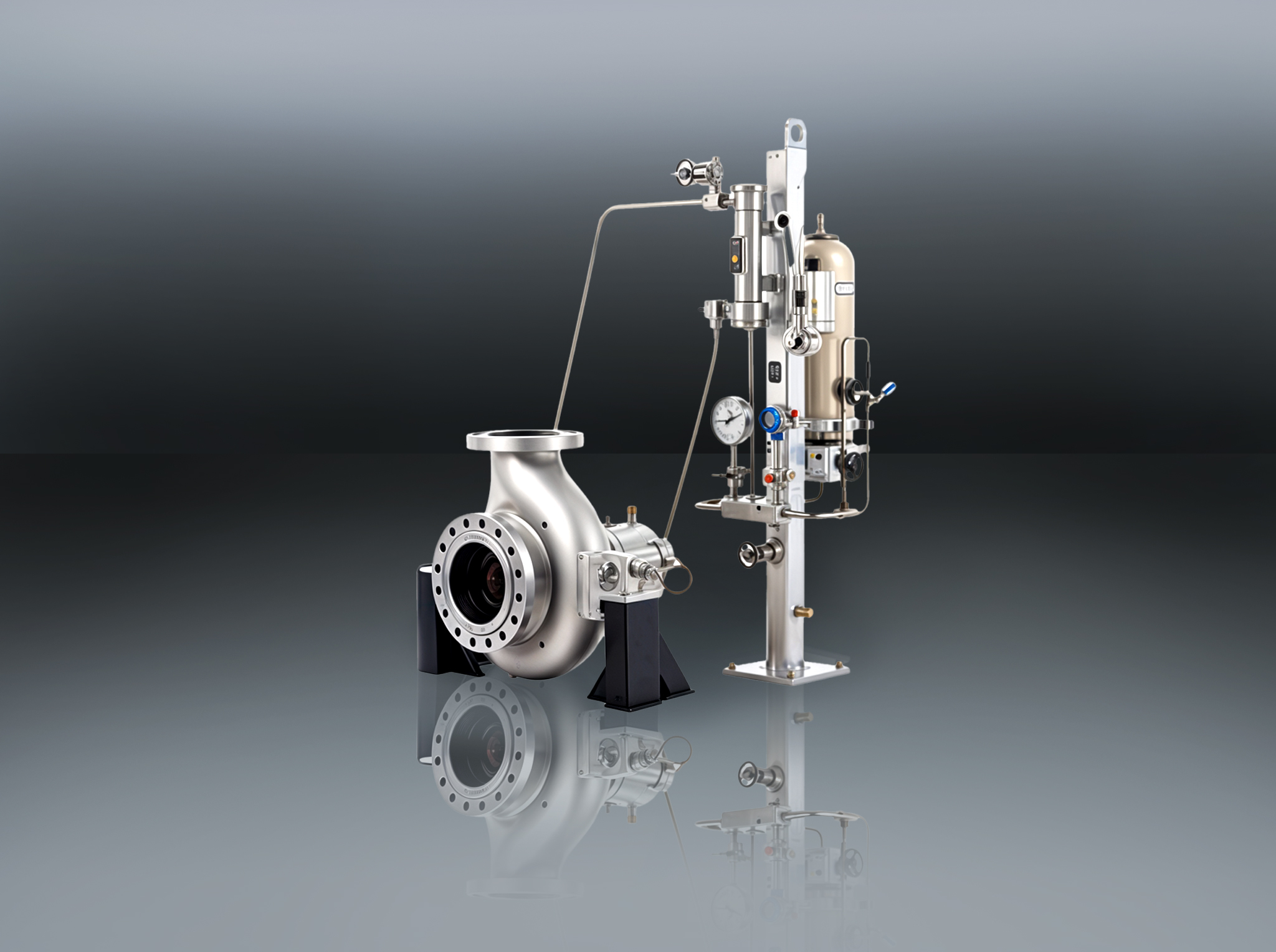

SCP - HT Sıcak Su Pompaları

BASILABİLEN SIVILAR

Özellikle sıcak su ve jeotermal su uygulamalarında kullanılmak üzere tasarlanmıştır.

TASARIM ÖZELLİKLERİ

Yatay milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı santrifüj pompalar.
Basılan sıvı ile temas etmeyen, kuru çalışan, ağır hizmet tipi mil.
Gövde sızdırmazlığı, basınç altında yerinden çıkmayacak şekilde yerleştirilmiş düz contalar ile sağlanır.
Merkezden ayaklı tasarım sayesinde sıcaklık kaynaklı genleşmelerin sebep olduğu kaplin ayarsızlıkları büyük ölçüde ortadan kaldırılır.

Emme ve basma flanşları TS EN 1092-2 / PN 25’e uygundur (çelik veya paslanmaz çelik gövde malzemeli pompalarda flanşlar TS EN 1092-1 / PN 25’e uygundur).

TEKNİK BİLGİLER

Basma Flanşı: DN 32…DN 250 mm
Debi: 1700 m³/h’ye kadar
Basma Yüksekliği: 160 m’ye kadar
Çalışma Sıcaklığı: +230 °C’ye kadar
Gövde Basıncı: 25 bar (40 bar)
Hız: 2900 d/dak’ya kadar

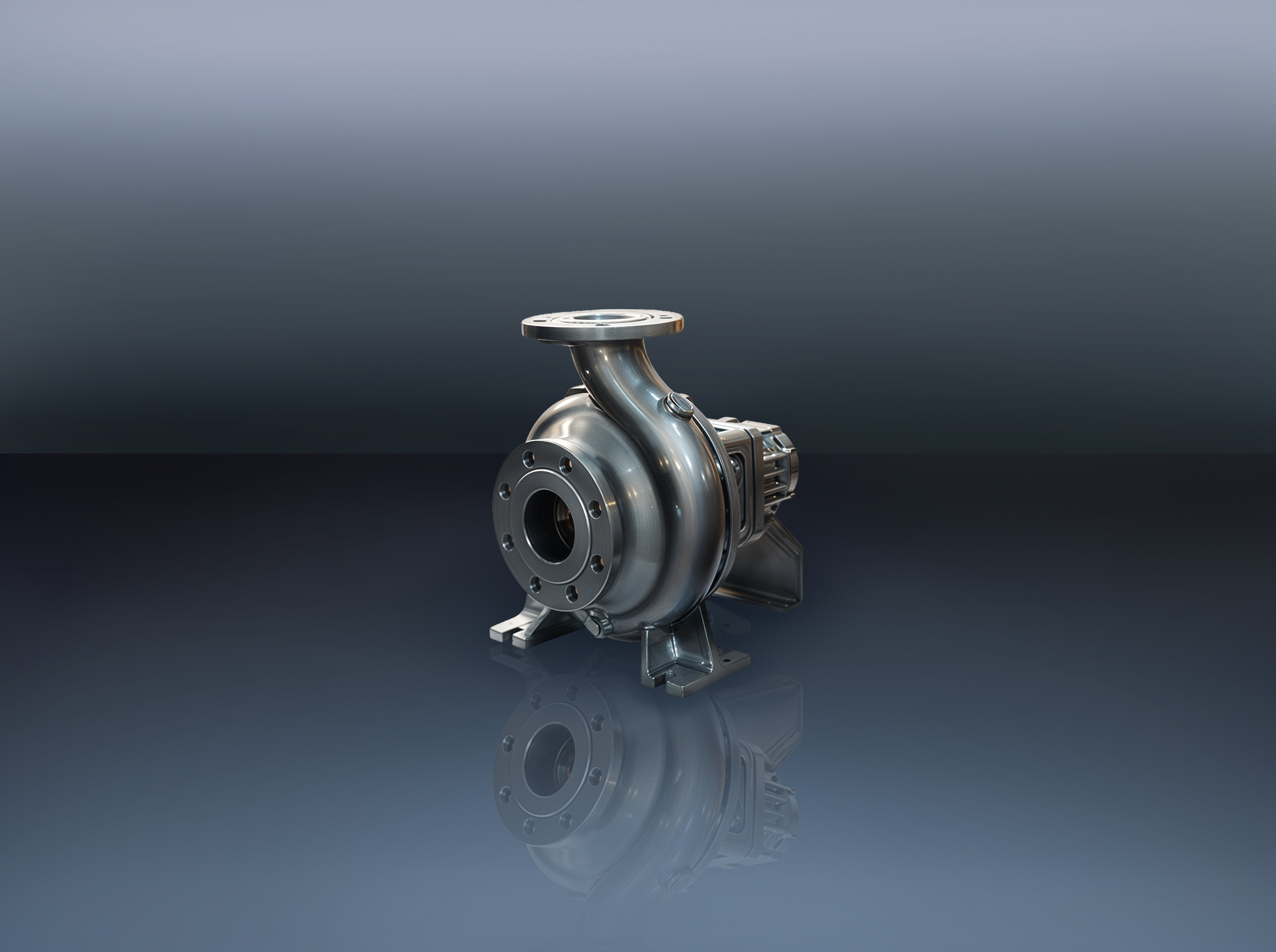

ECO SKY

BASILABİLEN SIVILAR

İçinde aşındırıcı parçalar bulunmayan ısı transfer yağları ve düşük viskoziteli endüstriyel yağlar.

TASARIM ÖZELLİKLERİ

Emme ve basma flanşları TS EN 1092-2 / PN 16’ya uygundur (paslanmaz çelik gövde malzemeli pompalarda flanşlar TS EN 1092-1 / PN 16’ya uygundur).
Arkadan sökülebilir tasarım sayesinde, salyangozu boru tesisatından ayırmadan yatak grubu, pompa mili ve çarkı sökülebilir (isteğe bağlı olarak ara burçlu kaplin uygulaması ile elektrik motorunu motor taşıyıcıdan ayırmadan da pompanın rotor grubu dışarı alınabilir).

Yatay milli, salyangozlu, tek kademeli, uçtan emişli, hava soğutmalı, kapalı çarklı santrifüj pompalar.
Bütün çarklar ISO 1940 sınıf 6.3’e uygun dinamik veya statik olarak dengelenmektedir.

TEKNİK BİLGİLER

Soğutma: Hava ile
Basma Flanşı: DN 32…DN 125 mm
Debi: 500 m³/h’ye kadar
Basma Yüksekliği: 105 m’ye kadar
Çalışma Sıcaklığı: +340 °C’ye kadar
Gövde Basıncı: 10 bar (16 bar)

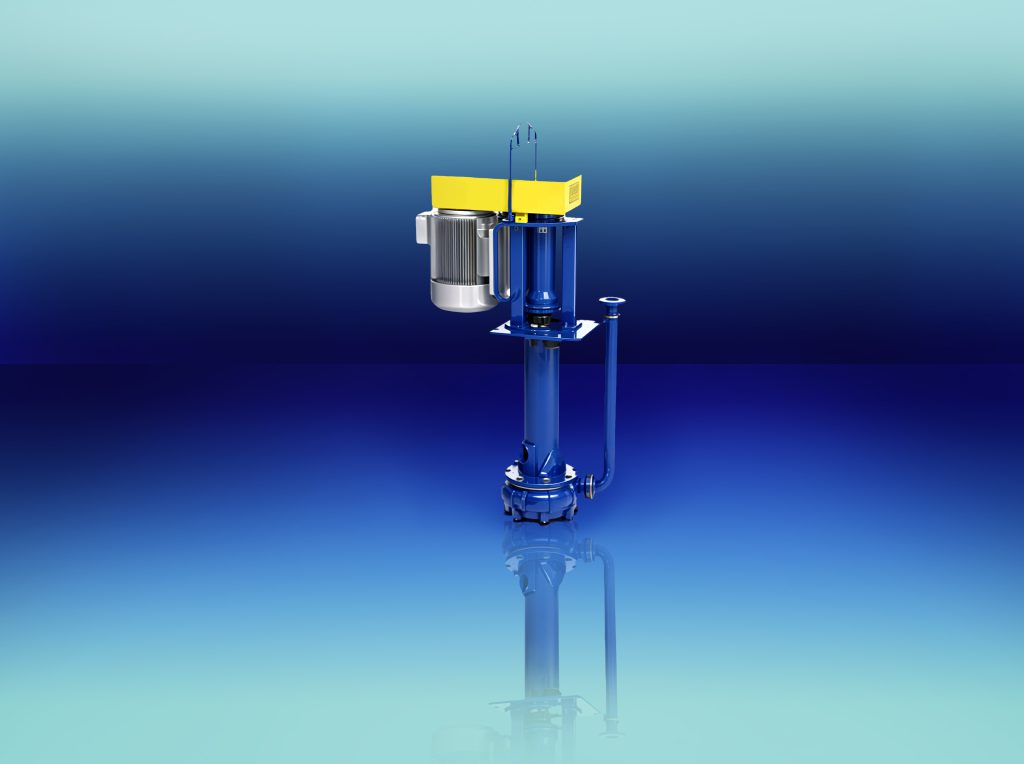

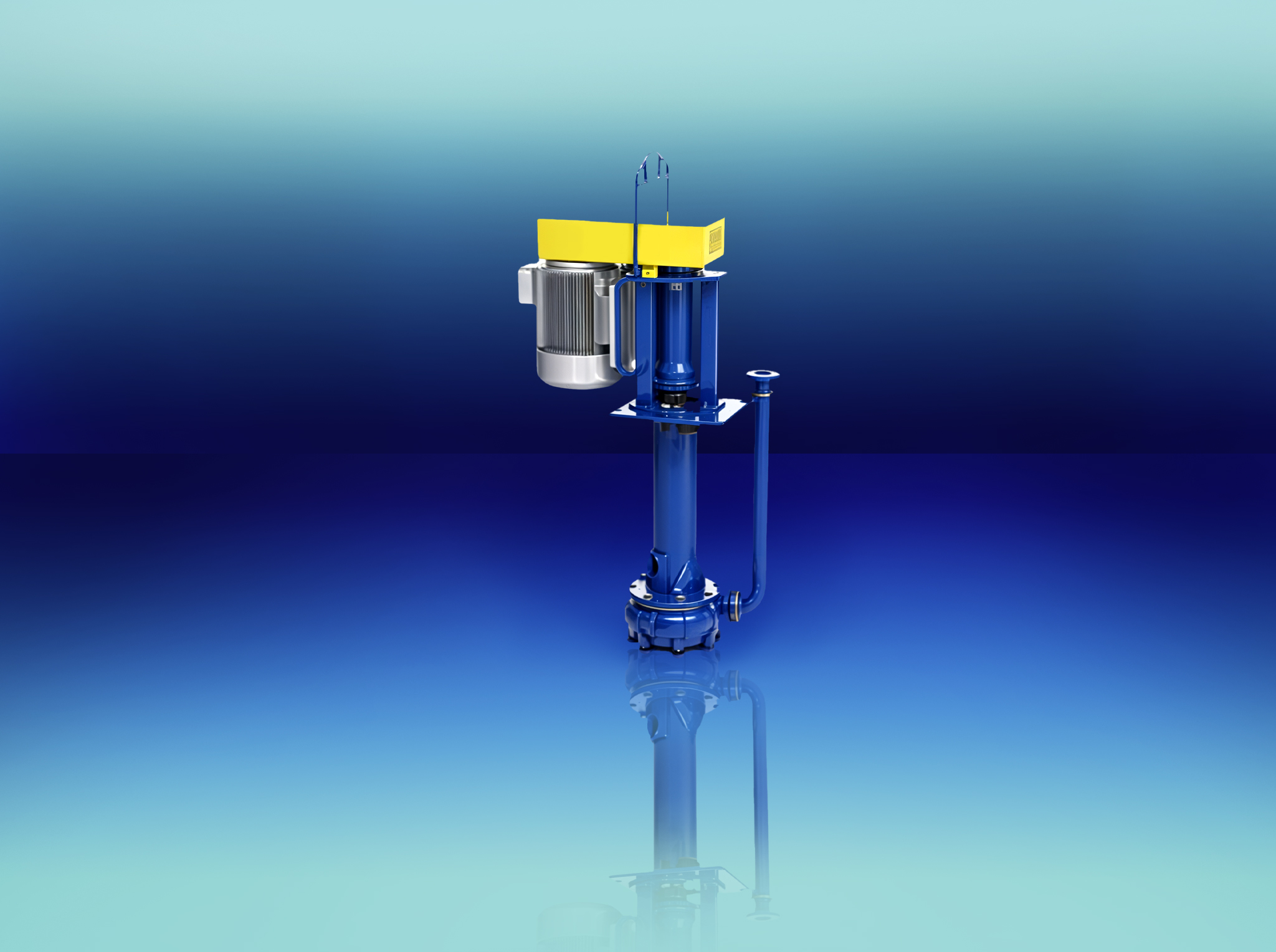

SSP - V Çamur Pompası

TRANSFER EDİLEBİLEN AKIŞKANLAR

İçinde katı parçacıklar, çamur, elyaf veya hamur bulunan, kirli veya çok kirli, viskoz, korozif ve abrasif akışkanlar.

TEKNİK BİLGİLER

Basma Flanşı: DN 50…DN 250 mm
Buharla Yıkama Sıcaklığı: 300 °C’ye kadar
Debi: 1000 m³/h’ye kadar
Basma Yüksekliği: 40 m’ye kadar
Çalışma Sıcaklığı: -10 °C’den +110 °C’ye kadar

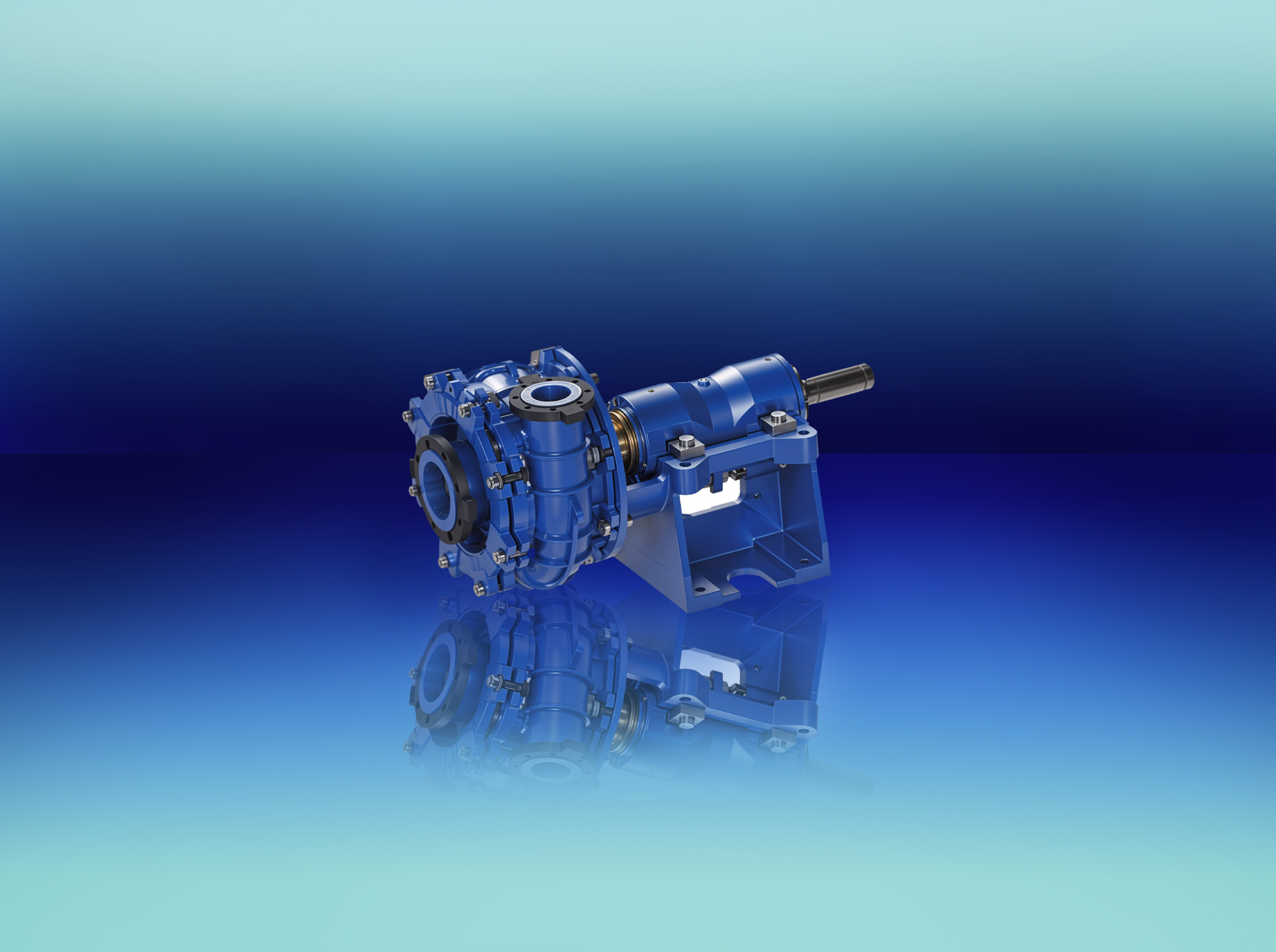

SSP - H Çamur Pompası

TRANSFER EDİLEBİLEN AKIŞKANLAR

İçinde katı parçacıklar, çamur, elyaf veya hamur bulunan, kirli veya çok kirli, viskoz, korozif ve abrasif akışkanlar.

TEKNİK BİLGİLER

Basma Flanşı: DN 50…DN 350 mm
Buharla Yıkama Sıcaklığı: 300 °C’ye kadar
Debi: 3500 m³/h’ye kadar
Basma Yüksekliği: 100 m’ye kadar
Çalışma Sıcaklığı: -10 °C’den +110 °C’ye kadar

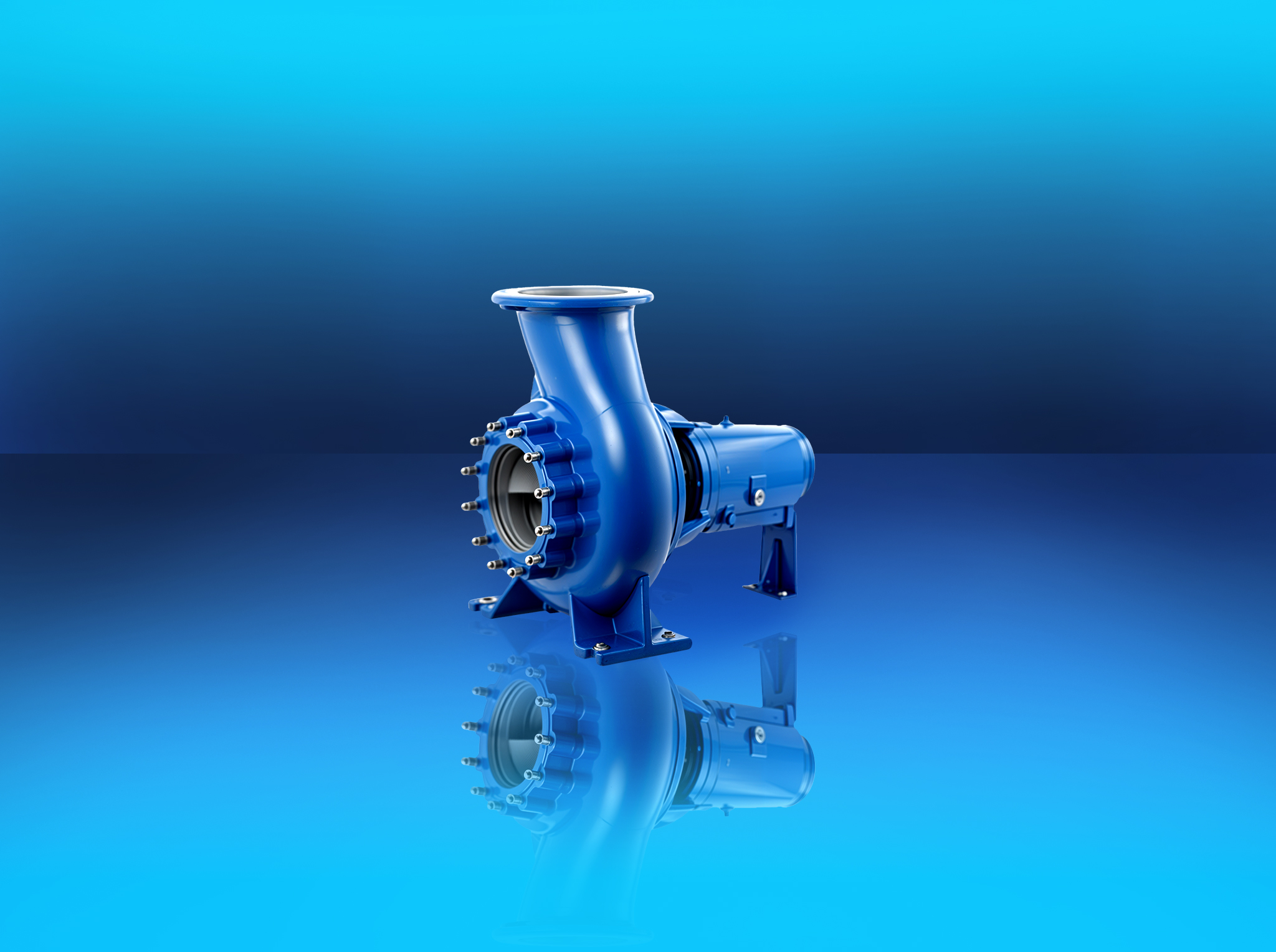

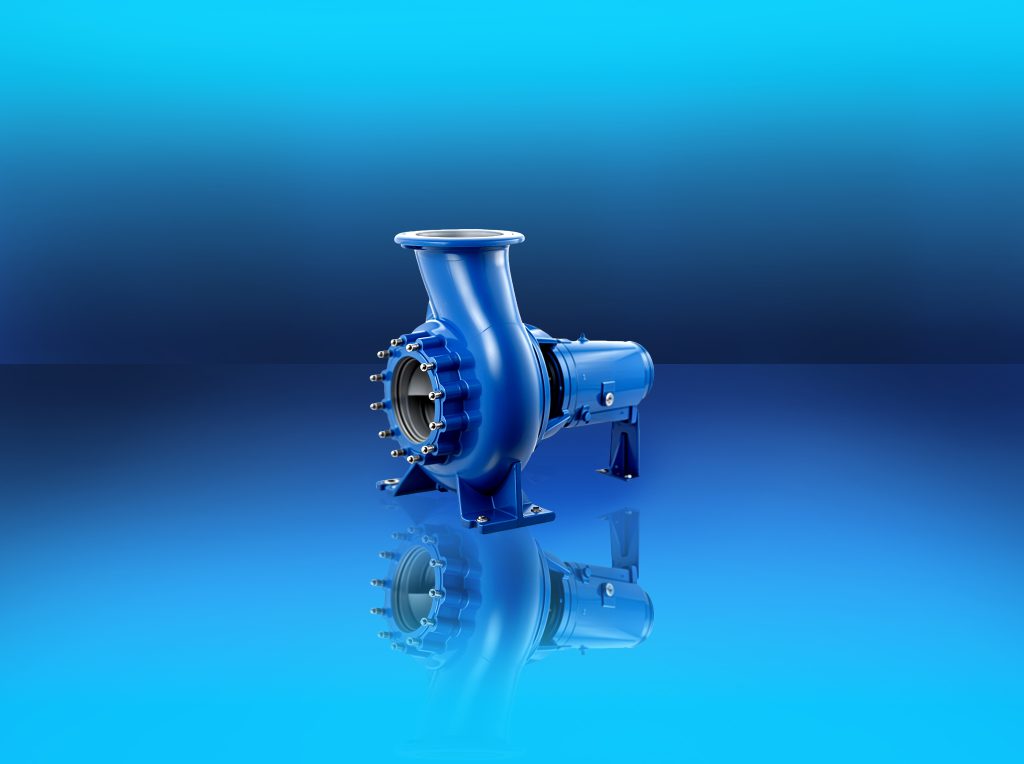

TS EN ISO 2858 Norm Pompalar

BASILABİLEN SIVILAR

İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya az kirli, düşük veya orta viskoziteli sıvılar.

TASARIM ÖZELLİKLERİ

Yatay milli, salyangozlu, tek kademeli, uçtan emişli, kapalı veya yarı açık çarklı santrifüj pompalar.
Ana boyutları TS EN ISO 2858 Standartlarına uygun 28 adet modele ek olarak 10 adet tamamlayıcı model. Tamamlayıcı modellerin ana boyutları diğer üreticilerinkine göre farklılık gösterebilir.
Basılan sıvı ile temas etmeyen, kuru çalışan, ağır hizmet tipi mil.

Gövde sızdırmazlığı, basınç altında yerinden çıkmayacak şekilde yerleştirilmiş düz contalar ile sağlanır.

TEKNİK BİLGİLER

Basma Flanşı: DN 32…DN 250 mm
Debi: 1500 m³/h’ye kadar
Basma Yüksekliği: 160 m’ye kadar
Çalışma Sıcaklığı: -10 °C’den +175 °C’ye kadar
Gövde Basıncı: 16 bar (25 bar)
Hız: 2900 d/dak’ya kadar

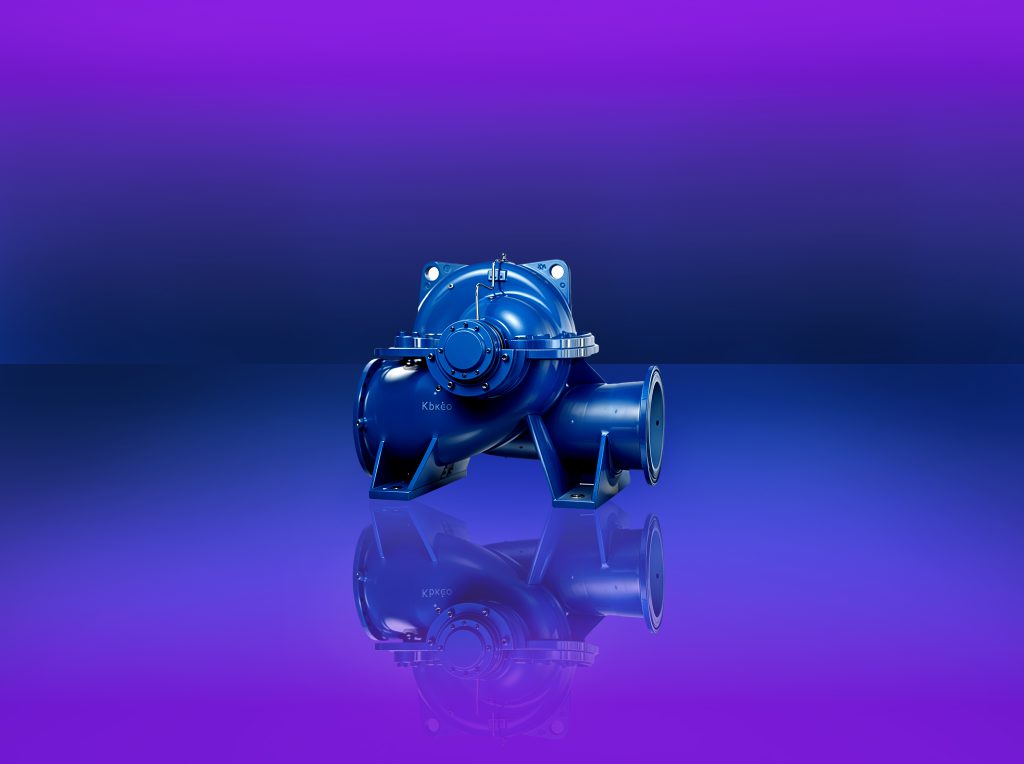

SDS/SDS - V Çift Emişli Pompalar

BASILABİLEN SIVILAR

İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvılar.

TASARIM ÖZELLİKLERİ

İsteğe bağlı olarak yatay veya düşey milli olarak imal edilebilir. Eksenel ayrılabilir gövdeli tek kademeli çift emişli pompalar.
Emme ve basma flanşları alt gövdede ve aynı eksen üzerindedir. Pompalar yatay düzlemde ikiye ayrılabilir. Bu özellikleri nedeniyle bakım veya tamir için rotor grubunu sökmek gerektiğinde pompayı boru tesisatından ayırmak gerekmez.

TEKNİK BİLGİLER

Basma Flanşı: DN 65…DN 600 mm
Debi: 6000 m³/h’ye kadar
Basma Yüksekliği: 180 m’ye kadar
Çalışma Sıcaklığı: -10 °C’den +110 °C’ye kadar
Gövde Basıncı: 16 bar – 25 bar
Hız: 2900 d/dak’ya kadar

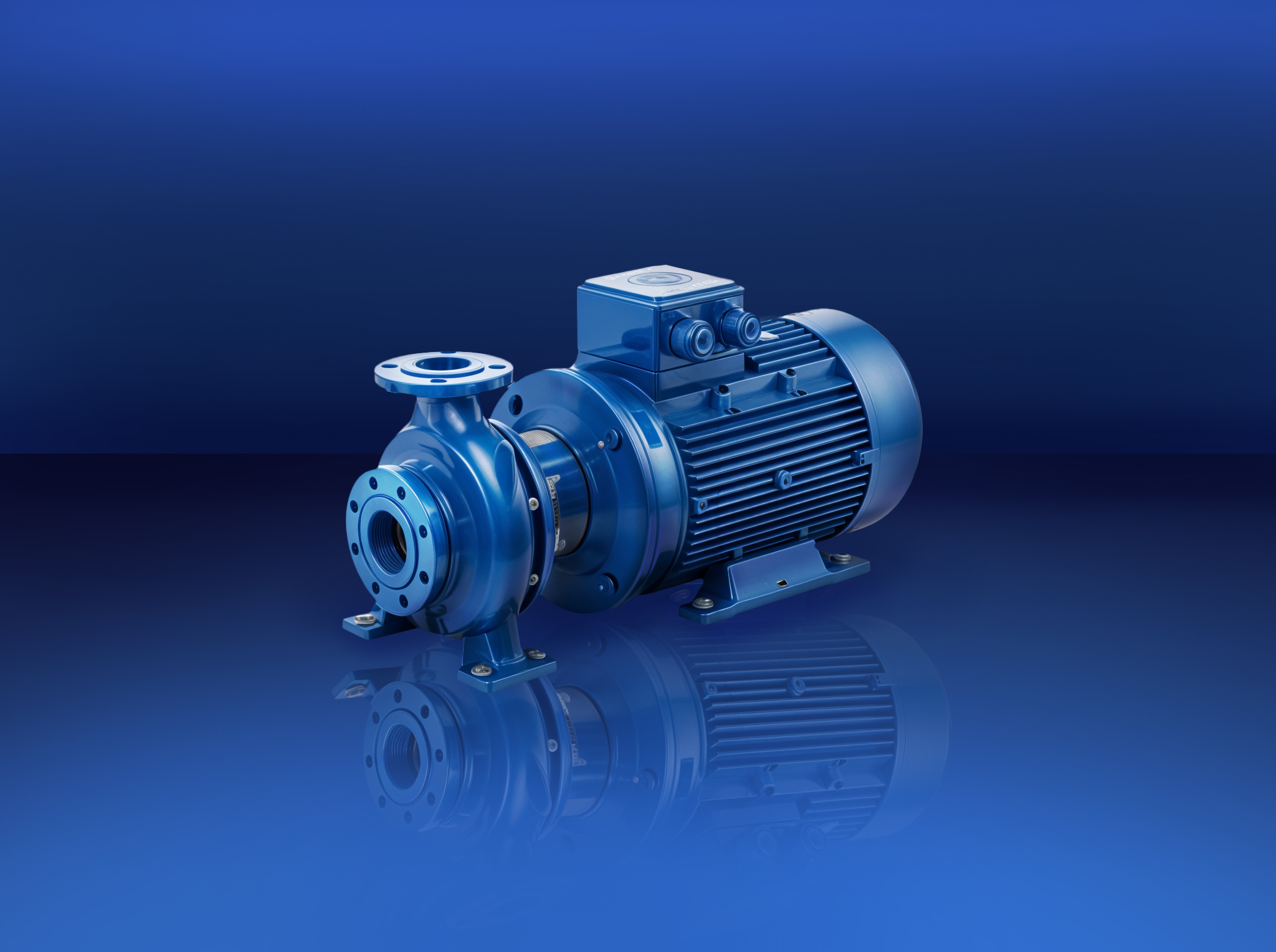

ECO SNM - ECO SNM - V

BASILABİLEN SIVILAR

İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvılar.

TASARIM ÖZELLİKLERİ

EU 547/2012 enerji regülasyonuna göre tasarım.
Emme ve basma flanşları TS EN 1092-2 / PN 16’ya uygundur. Çelik veya paslanmaz çelik gövde malzemeli pompalarda flanşlar TS EN 1092-1 / PN 16’ya uygundur. İsteğe bağlı olarak ANSI/ASME flanşlı olarak da üretim yapılabilmektedir.
Gövdenin ana boyutları TS EN 733 standartlarına uygundur.

Yatay veya düşey milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı monoblok santrifüj pompalar.
Pompalar IEC yapı büyüklüklerine uygun yüksek verimlilik sınıfında elektrik motorları ile kullanılır.

TEKNİK BİLGİLER

Basma Flanşı: DN 32…DN 150 mm
Debi: 600 m³/h’ye kadar
Basma Yüksekliği: 100 m’ye kadar
Çalışma Sıcaklığı: -10 °C’den +140 °C’ye kadar
Gövde Basıncı: 10 bar (16 bar)

ECO SNM - ECO SNM - H

Bütün çarklar ISO 1940 sınıf 6.3’e uygun dinamik veya statik olarak dengelenmektedir.
Eksenel kuvvet, çark dengeleme delikleri sistemi ile dengelenmiştir.
Dönme yönü, motor tarafından bakılınca saat yönündedir.
SNMV-H tipi pompalarda standart olarak “ömür boyu gresli kapalı” rulman kullanılmaktadır.
Düşey milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı santrifüj pompalar.
Gövdenin ana boyutları TS EN 733 standartlarına uygundur.

Bütün çarklar ISO 1940 sınıf 6.3’e uygun dinamik veya statik olarak dengelenmektedir.
Eksenel kuvvet, çark dengeleme delikleri sistemi ile dengelenmiştir.
Dönme yönü, motor tarafından bakılınca saat yönündedir.
SNMV-H tipi pompalarda standart olarak “ömür boyu gresli kapalı” rulman kullanılmaktadır.
Düşey milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı santrifüj pompalar.
Gövdenin ana boyutları TS EN 733 standartlarına uygundur.

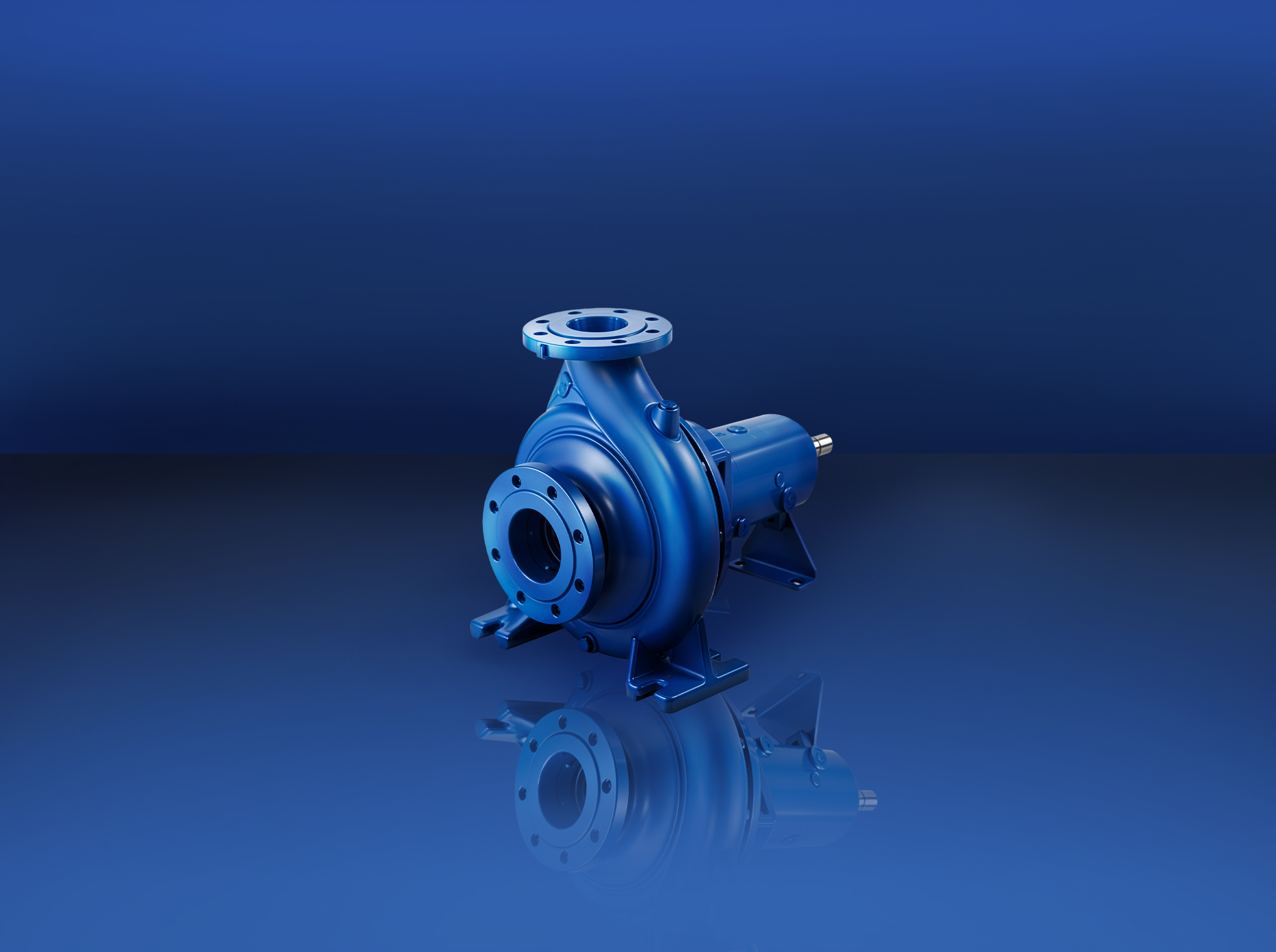

ECO SNT

BASILABİLEN SIVILAR

İçinde katı parçacıklar ve elyaf bulunmayan, temiz veya çok hafif kirli, düşük viskoziteli sıvılar.

TASARIM ÖZELLİKLERİ

EU 547/2012 enerji regülasyonuna göre tasarlanmıştır.
TS EN 733 standartlarına uygun 24 modele ek olarak 8 tamamlayıcı model mevcuttur. Tamamlayıcı modellerin ana boyutları diğer üreticilerinkine göre farklılık gösterebilir.
ECO SNT 40-315, 50-315, 65-315, 80-315, 100-315, 125-250 pompalar, yalnızca yangın uygulamalarında 2900 d/dak hızda çalıştırılabilir

Teknik Bilgiler
